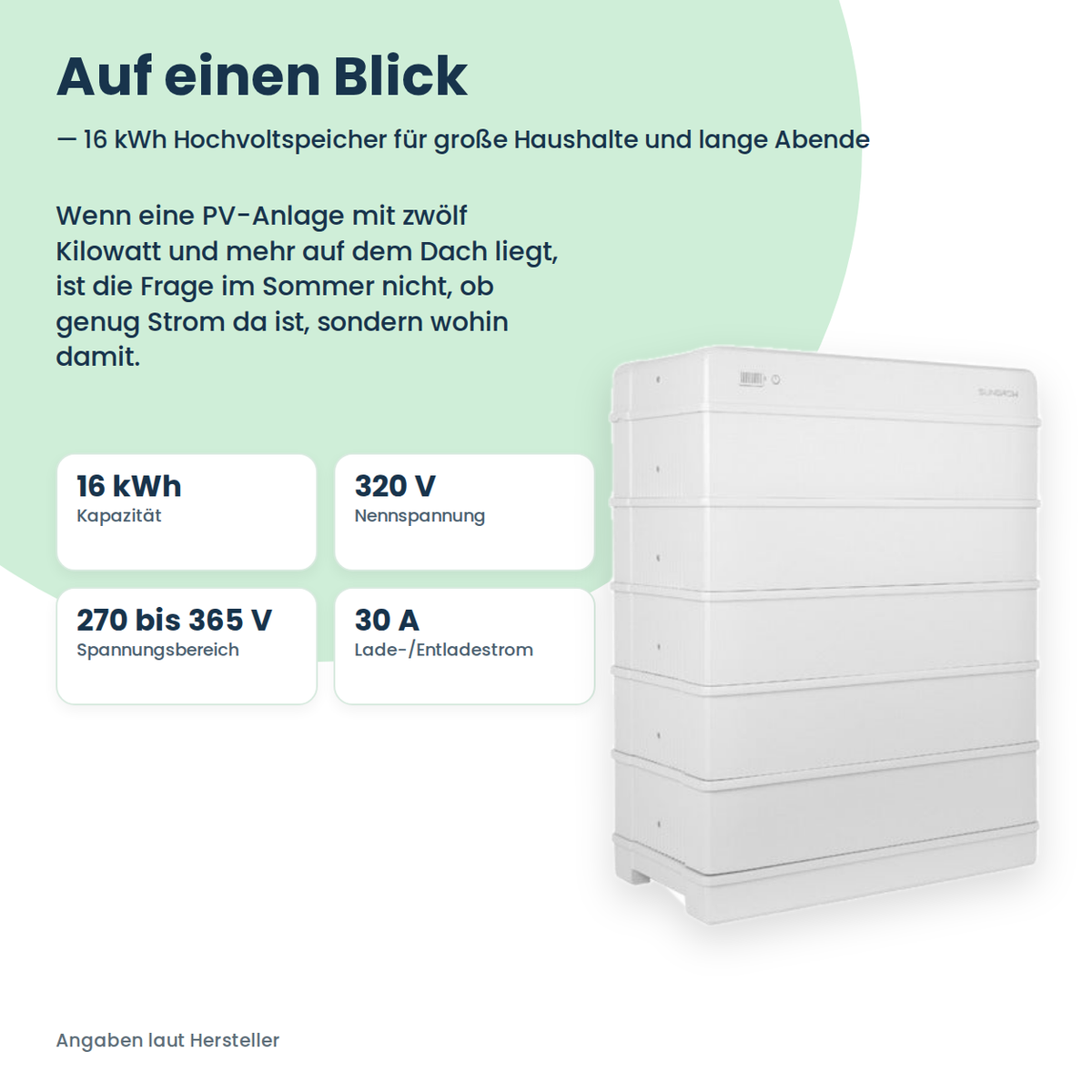

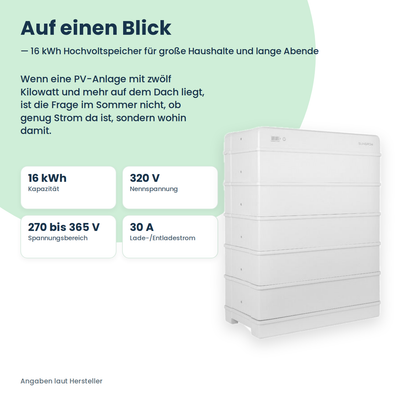

Sungrow SBR160 – 16 kWh hoogvoltbatterij voor grote huishoudens en lange avonden

Wanneer er een PV-installatie van twaalf kilowatt of meer op het dak ligt, is de vraag in de zomer niet of er genoeg stroom is, maar waar die heen moet. En wie in huis een warmtepomp, meerdere personen en een elektrische auto van stroom voorziet, heeft 's avonds en 's nachts een behoefte die kleinere batterijen niet meer kunnen opvangen.

De SBR160 bestaat uit vijf batterijmodules van 3,2 kWh en levert 16,0 kWh bruikbare energie. Daarmee dekt hij de avond en de nacht en heeft hij in de tussenseizoenen nog reserve voor de ochtend, voordat de installatie weer levert.

Het is een hoogvoltbatterij die werkt met een driefasige hybride omvormer van Sungrow, onder meer uit de SH-RT-serie. Alles wat met regeling, omzetting en netaansluiting te maken heeft, neemt deze omvormer voor zijn rekening.

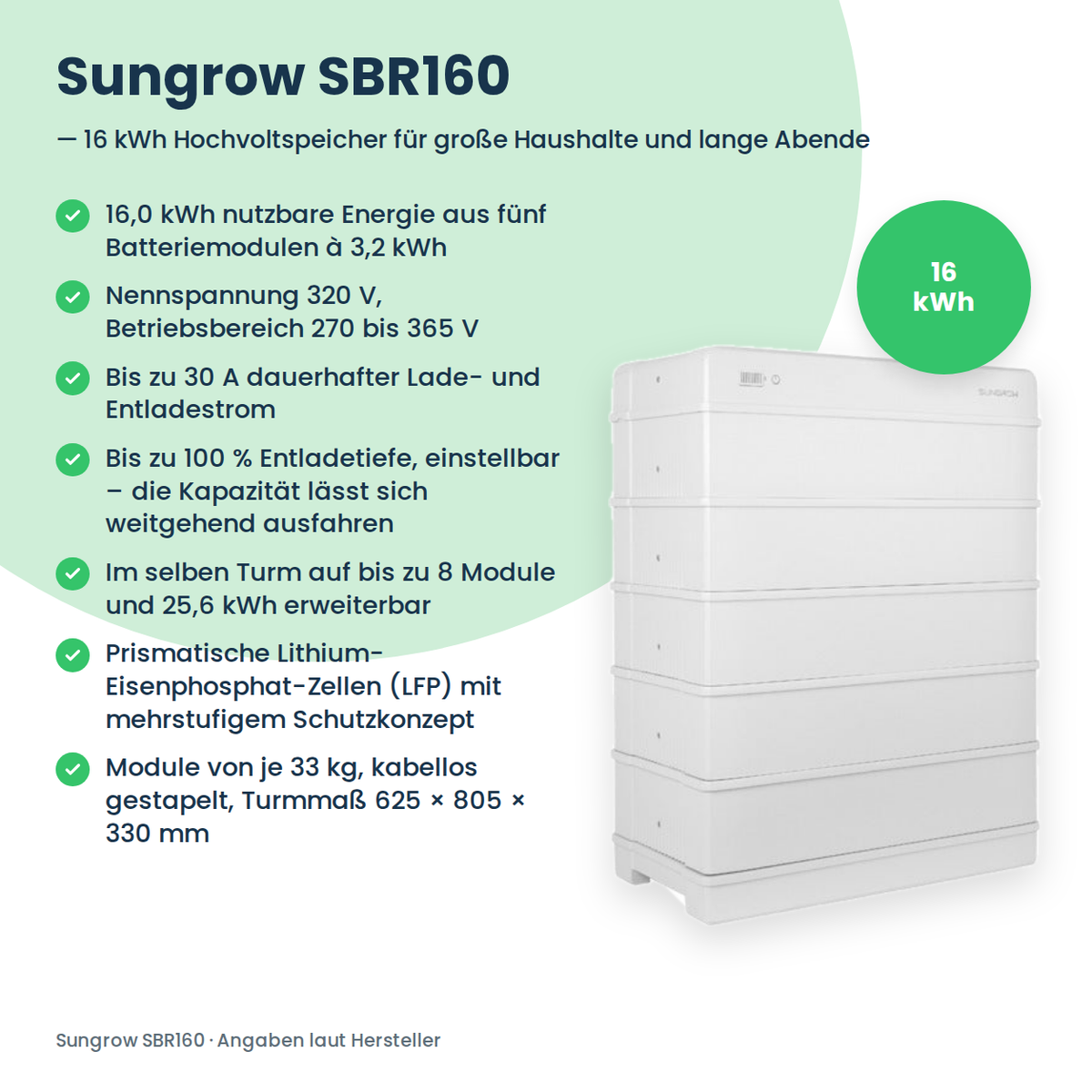

Alle voordelen in één oogopslag

• 16,0 kWh bruikbare energie uit vijf batterijmodules van 3,2 kWh
• Nominale spanning 320 V, werkbereik 270 tot 365 V
• Tot 30 A continue laad- en ontlaadstroom
• Tot 100 % ontlaaddiepte, instelbaar – de capaciteit kan grotendeels worden benut
• In dezelfde toren uitbreidbaar tot 8 modules en 25,6 kWh

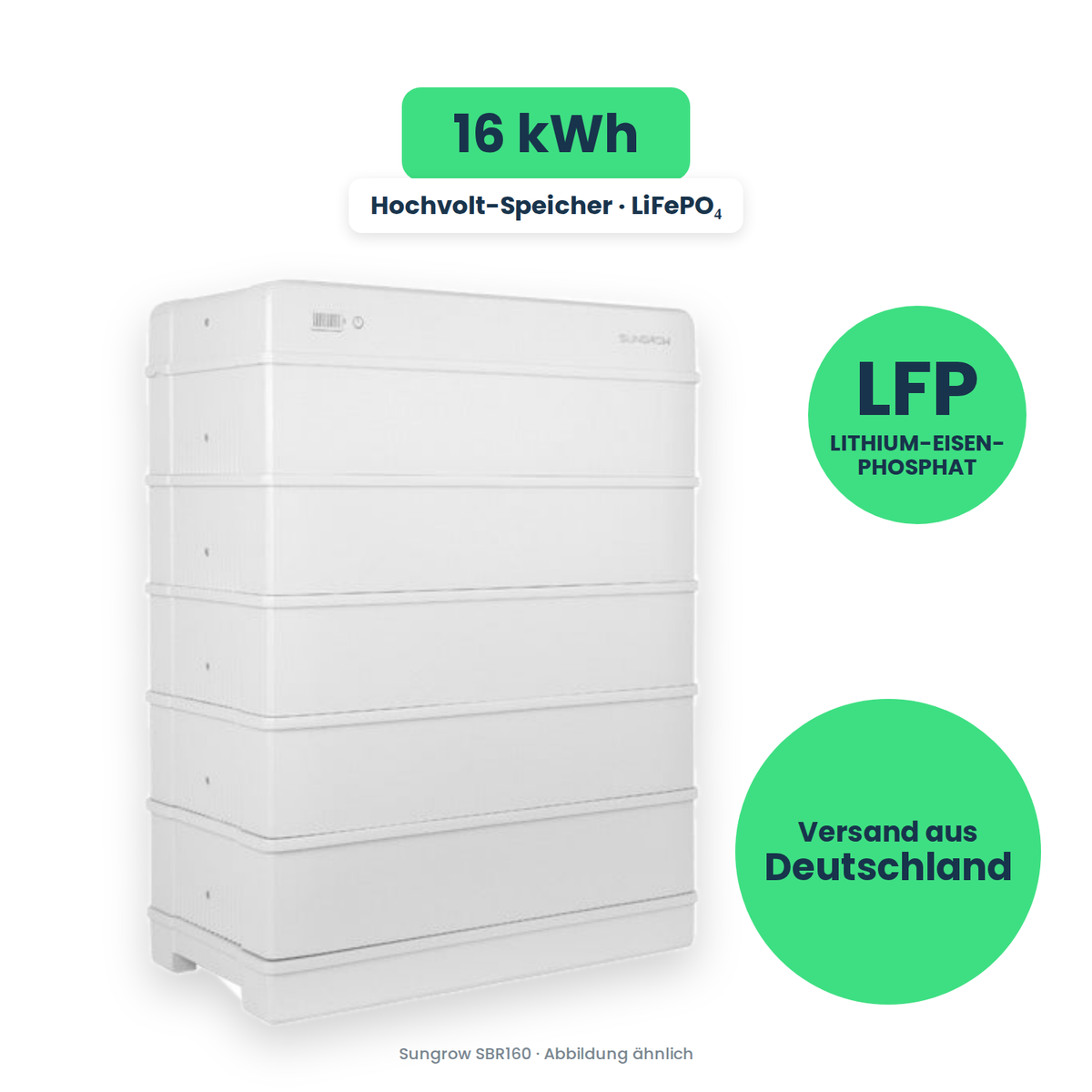

• Prismatische lithium-ijzerfosfaatcellen (LFP) met meertrapsbeveiligingsconcept
• Modules van elk 33 kg, kabelloos gestapeld, torenmaat 625 × 805 × 330 mm
• IP55, toegelaten voor binnen en buiten, werking tot 4.000 m hoogte
• DC-scheidingsschakelaar, SOC- en statusweergave op het toestel
• Gecertificeerd volgens CE, CEC, IEC 62619, IEC 62040, UN 38.3, VDE 2510-50, IEC 63056, IEC 61000 en UKCA

Wat 16 kWh over het jaar oplevert

In de zomer wordt een batterij van deze grootte op veel dagen volledig gevuld en 's nachts weer geleegd – dat is de toestand waarin ze rendeert. Interessanter zijn de tussenseizoenen: dan volstaat de opbrengst vaak maar voor een gedeeltelijke lading, en de extra capaciteit zorgt ervoor dat de voorraad toch tot de ochtend reikt.

In de winter valt elke batterijgrootte terug, omdat er simpelweg te weinig wordt geproduceerd. Groter plannen dan nodig levert dan geen extra voordeel op – 16 kWh is zinvol wanneer uw verbruik effectief in die grootteorde valt en de installatie overeenkomstig gedimensioneerd is.

Hoe batterij en omvormer samenwerken

Als hoogvoltbatterij levert de SBR160 gelijkspanning met een nominale waarde van 320 V, in bedrijf tussen 270 V en 365 V. Deze spanning moet passen in het batterijvenster van uw hybride omvormer; die maakt er de driefasige wisselstroom voor het huisnet van.

De gegevensuitwisseling verloopt via een CAN-verbinding. De batterij meldt laadtoestand, celtemperaturen en de op dat moment toegelaten stromen, de omvormer regelt het laad- en ontlaadvermogen daarnaar. Controleer vóór aankoop of uw model de SBR-serie met vijf modules ondersteunt.

Levering, opbouw en ondergrond

De toren wordt opgebouwd uit afzonderlijke modules die bij het stapelen zelf contact maken – tussen de batterijmodules zit geen kabel. Een module weegt 33 kg; volledig opgebouwd weegt de SBR160 180 kg.

De plaatsingslocatie vraagt een vlakke, draagkrachtige vloer. Plan de leveringsroute vooraf: vijf modules door een smalle trappenhal dragen is haalbaar, maar moet niet spontaan beslist worden. Voor een latere uitbreiding komt er per module 130 mm bouwhoogte bij, tot maximaal 1.195 mm.

Locatie, temperatuur en koeling

Met IP55 is plaatsing binnen en buiten toegelaten. Let op de verschillende grenzen: ontladen van −20 °C tot 50 °C, laden alleen van 0 °C tot 50 °C. Een locatie buiten kost u in de winter dus precies de laadvensters die u dan het hardst nodig hebt.

De koeling gebeurt passief via natuurlijke convectie – zonder ventilator, zonder filter, zonder geluid. Houd de oppervlakken vrij en houd rekening met 0 tot 95 % relatieve luchtvochtigheid zonder condensatie en een maximale plaatsingshoogte van 4.000 m.

Elektricien, netbeheerder en noodstroom

De batterij wordt vast bedraad en mag alleen door een erkend elektricien worden aangesloten en in gebruik genomen. Die meldt de installatie aan bij de netbeheerder.

Noodstroom bij netuitval hangt af van de omvormer en de omschakeling in de verdeelkast, niet van de batterij. De SBR160 levert daarvoor de energie – of en welke stroomkringen blijven werken, bepaalt de installatie errond.

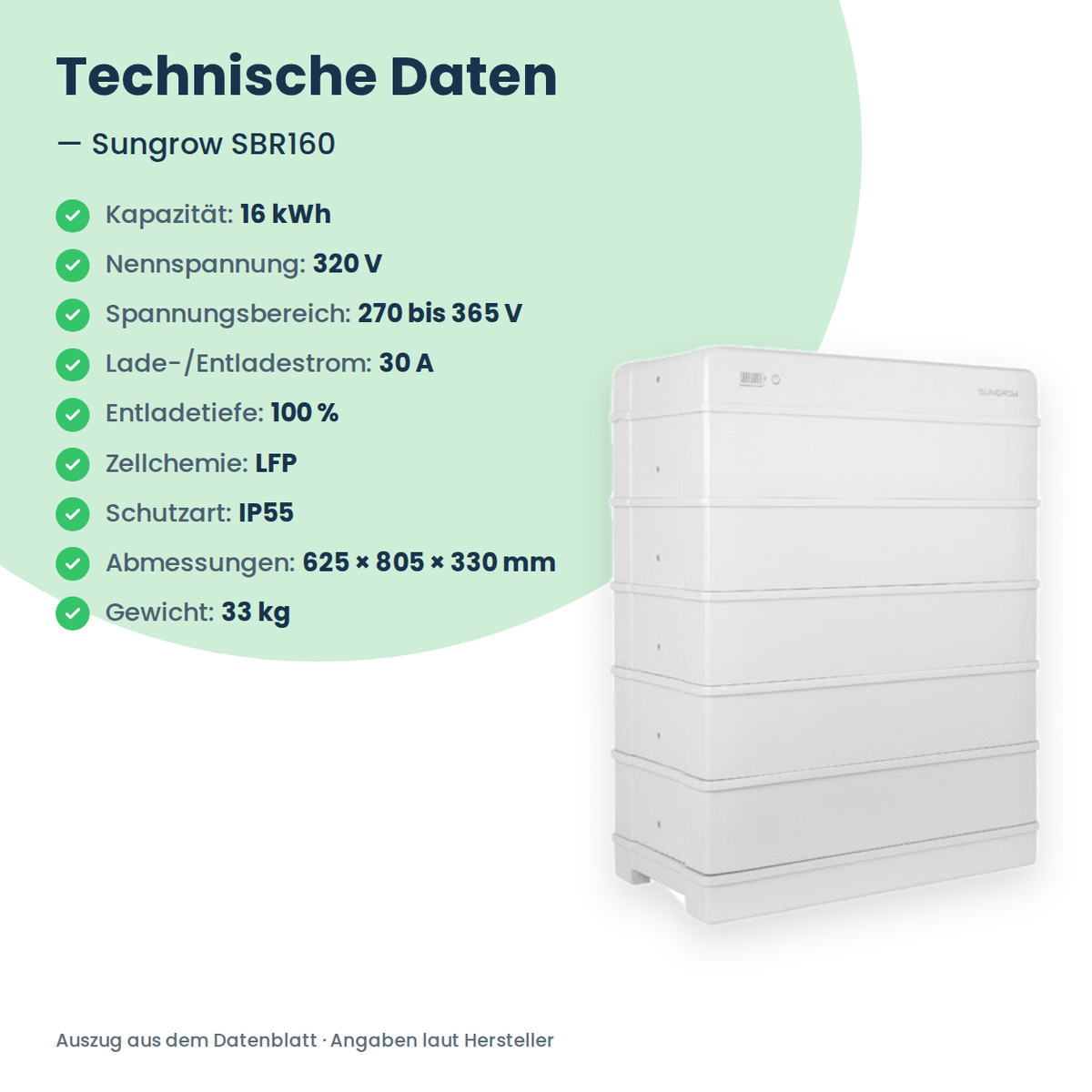

Technische gegevens

Opmerking: omvormer, DC-kabels en communicatiekabels zijn niet inbegrepen. De SBR160 heeft geen zonne-ingangen en geen eigen netaansluiting en werkt uitsluitend als batterij aan een passende hybride omvormer van Sungrow. Opbouw, aansluiting en ingebruikname worden uitgevoerd door een erkend elektricien.

Technische gegevens volgens Sungrow-datasheet SBR064–SBR256, versie 5. Wijzigingen voorbehouden.

Technische gegevens: Sungrow – datasheet SBR064/096/128/160/192/224/256 (V5, EN) (PDF)
