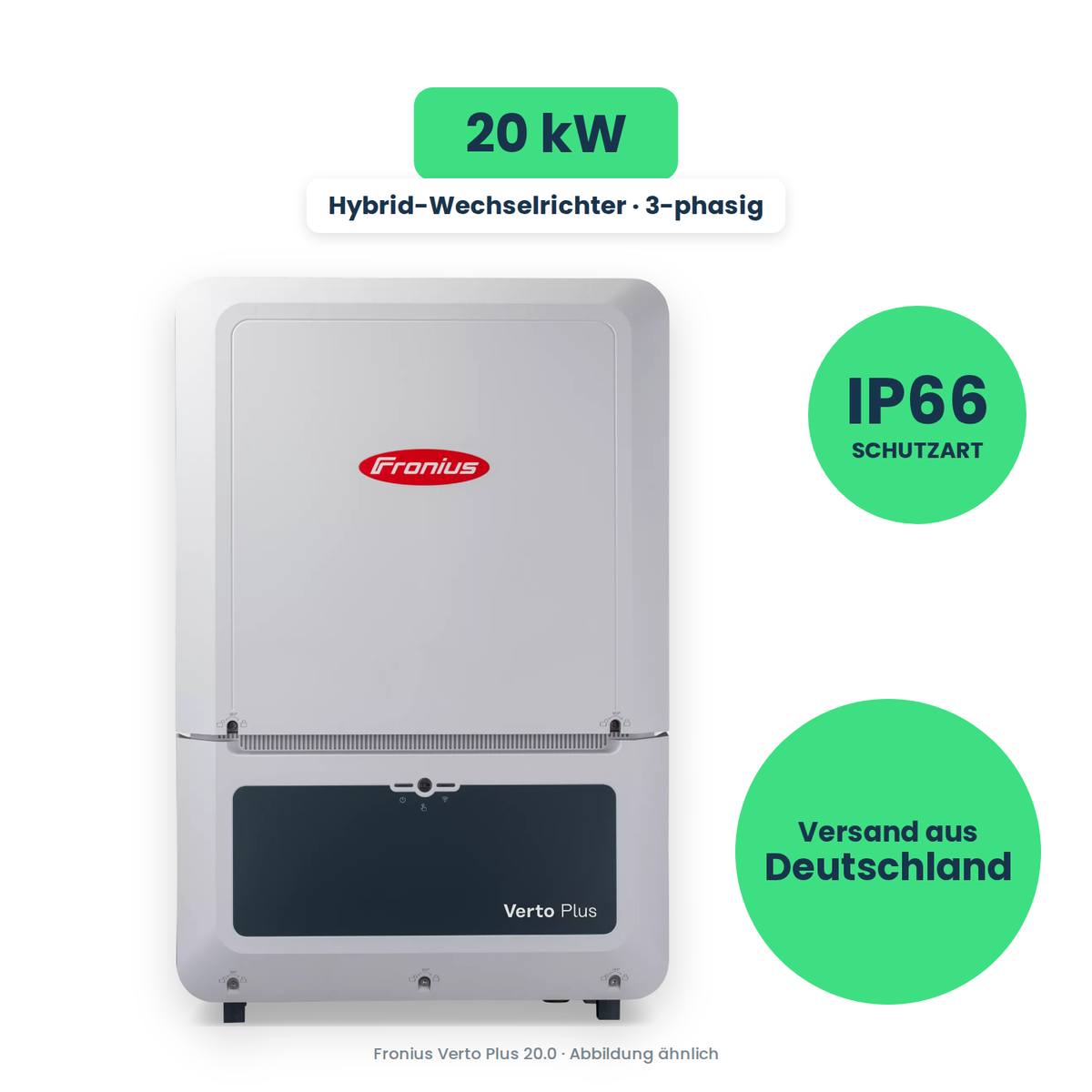

Fronius Verto Plus 20.0 – 20 kW driefasig voor tot 30 kWp paneeloppervlak

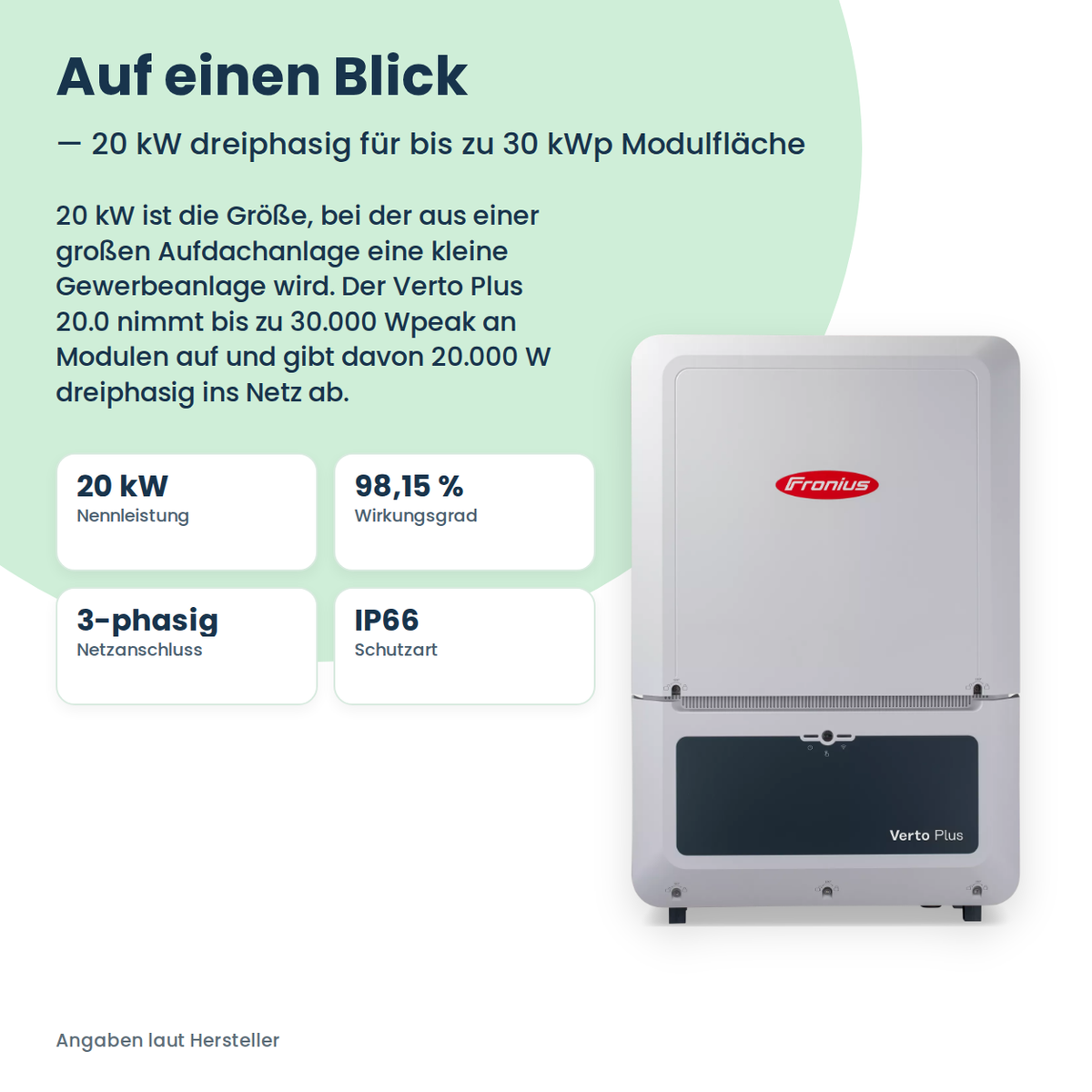

20 kW is de maat waarbij een grote dakinstallatie een kleine bedrijfsinstallatie wordt. De Verto Plus 20.0 neemt tot 30.000 Wpeak aan panelen op en levert daarvan 20.000 W driefasig aan het net.

Hij is het krachtigste toestel van de compacte Verto-bouwgroep: dezelfde behuizing, hetzelfde gewicht en hetzelfde geluidsniveau als de 15.0, maar een derde meer vermogen. Voor bedrijven die een hal volledig willen beleggen, is dat de economischere weg dan twee kleinere omvormers.

De ingebouwde batterijaansluiting maakt hem tot een hybride omvormer: zonnestroom die overdag niet wordt gebruikt, kan rechtstreeks aan de gelijkstroomzijde naar een batterij gaan, in plaats van voor weinig geld naar het net te vloeien.

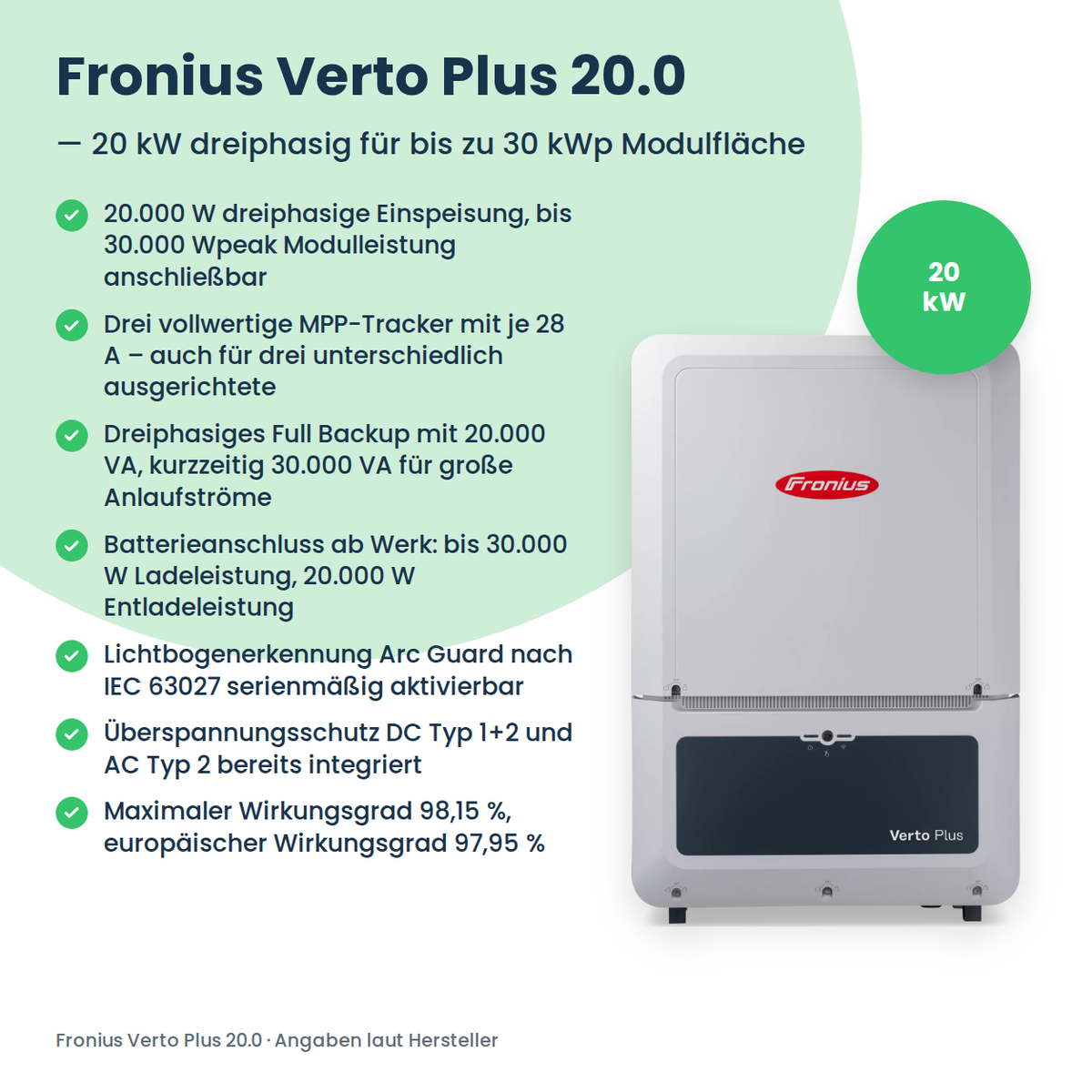

Alle voordelen in één oogopslag

• 20.000 W driefasige injectie, tot 30.000 Wpeak paneelvermogen aansluitbaar
• Drie volwaardige MPP-trackers met elk 28 A – ook voor drie verschillend georiënteerde dakvlakken
• Driefasige full backup met 20.000 VA, kortstondig 30.000 VA voor grote aanloopstromen
• Batterijaansluiting af fabriek: tot 30.000 W laadvermogen, 20.000 W ontlaadvermogen
• Vlamboogdetectie Arc Guard volgens IEC 63027 standaard activeerbaar
• Overspanningsbeveiliging DC type 1+2 en AC type 2 al geïntegreerd
• Maximaal rendement 98,15 %, Europees rendement 97,95 %
• Wifi, LAN, datalogger en webserver aan boord – Solar.web en Modbus zonder extra hardware
• IP66 en −25 tot +60 °C, goedgekeurd voor montage binnen en buiten
• Geproduceerd in Oostenrijk

Aansluiting, bekabeling en datakoppeling

Zes Stäubli-MC4-aansluitingen nemen de paneelstrengen op, twee per MPP-tracker. De batterij heeft een eigen DC-ingang. De netkabel wordt via een M32-kabelwartel ingevoerd, doorsneden van 4 tot 35 mm² in koper of aluminium zijn toegestaan – bij 29 A nominale stroom per fase een relevant punt voor de kabeldimensionering.

Wifi en een ethernetaansluiting zijn ingebouwd, net als datalogger en webserver. De installatie kan via Fronius Solar.web worden gemonitord en via Modbus TCP of RTU in een bestaand gebouwbeheersysteem worden geïntegreerd. Zes digitale ingangen en zes digitale in-/uitgangen zijn beschikbaar voor rimpelspanningsontvangers en lastbeheer.

30 kWp over drie trackers verdelen

Een MPP-tracker regelt een paneelgroep onafhankelijk op haar beste werkpunt. De 20.0 heeft er drie, elk belastbaar met 28 A. Omdat de maximale kortsluitstroombestendigheid per tracker 50 A bedraagt en voor de hele omvormer 150 A, zijn ook stroomsterke grootformaatpanelen geen probleem.

Bij de verdeling geldt: per tracker zijn maximaal 20.000 Wpeak en 13.000 W bruikbaar vermogen toegestaan. De volle 30.000 Wpeak kunnen dus niet op één enkele tracker worden gelegd, maar worden over minstens twee verdeeld. Bij nominaal vermogen werkt de 20.0 in het spanningsvenster van 275 tot 870 V; daaronder levert hij minder dan de volle 20 kW.

Driefasige noodstroom voor de lopende werking

In combinatie met een thuisbatterij blijft de Verto Plus 20.0 het hele gebouw bij een stroomuitval voeden – driefasig met 20.000 VA, kortstondig tot 30.000 VA gedurende maximaal tien seconden. Zo starten ook koelaggregaten, ventilatie en pompen, die bij het inschakelen duidelijk meer trekken dan tijdens de werking.

Voorwaarde is een netomschakelaar in de verdeelkast, die het gebouw bij een stroomuitval veilig loskoppelt van het openbare net. Die is niet inbegrepen en moet samen met de verdeling worden gepland. De omschakeltijd bedraagt ongeveer 11 seconden – te lang voor productiesturingen, ruim voldoende voor koeling, verlichting en verwarming.

Batterij, goedkeuring en vakbedrijf

De batterij-ingang neemt 50 A op bij 150 tot 700 V. Bij de 20.0 zijn tot 30.000 W laadvermogen en 20.000 W ontlaadvermogen mogelijk. Compatibel zijn Fronius Reserva en Reserva Pro en BYD Battery-Box HVM, HVS, HVM+, HVS+ en HVB.

Bij 20 kW injectievermogen vraagt de netbeheerder doorgaans een formele aansluitprocedure. Het toestel is conform de geldende Europese normen. Aansluiting, parametrering en ingebruikname worden uitgevoerd door een erkend elektricien, en de installatie moet worden aangemeld bij uw netbeheerder.

In één oogopslag

DC-zijde / zonne-ingang

Opmerking: thuisbatterij, smart meter en netomschakelaar zijn niet inbegrepen. De actieve luchtkoeling produceert tot 50,3 dB(A) – bij montage in een kantoor of verblijfsruimte is dat hoorbaar, in een technische ruimte of aan de buitenmuur geen probleem.

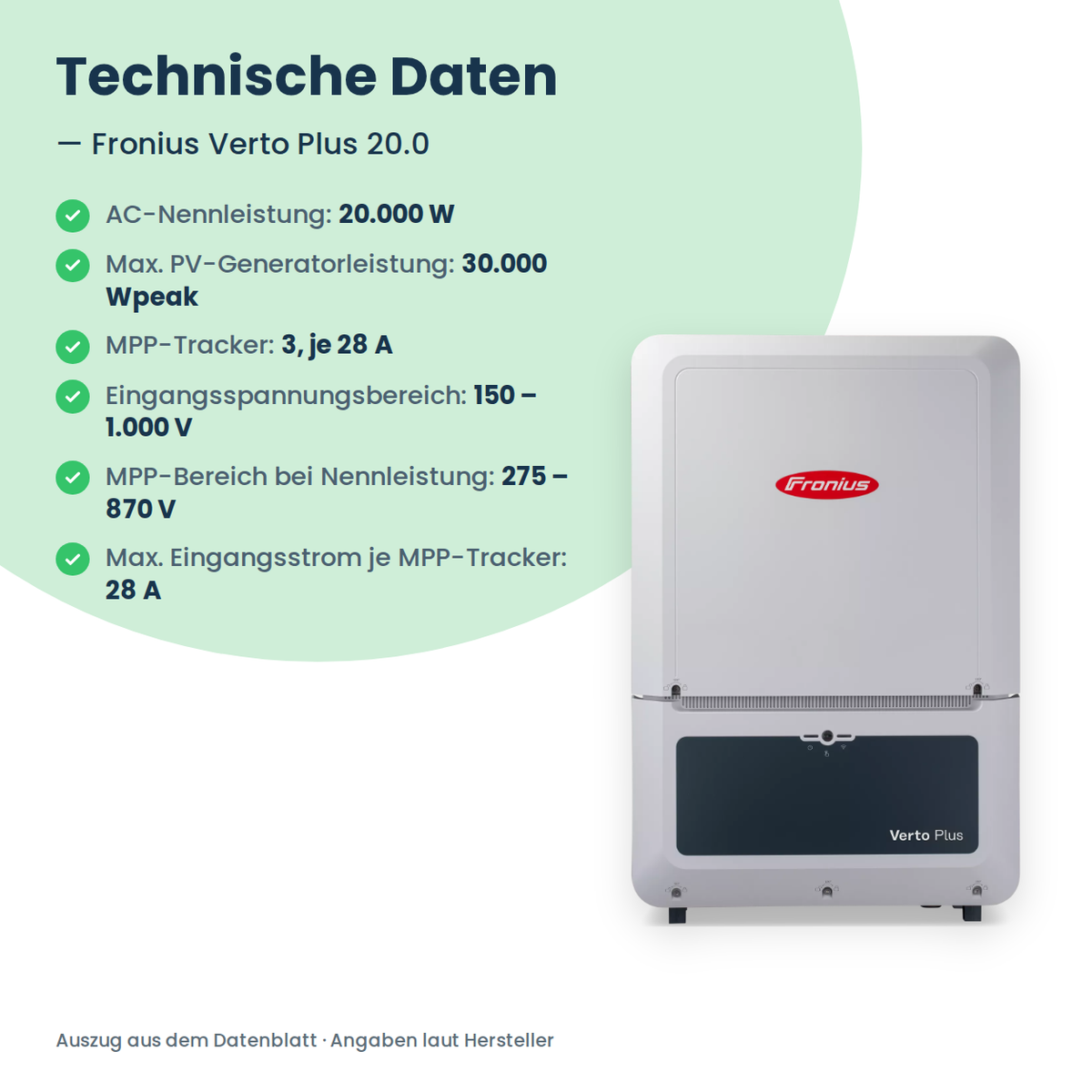

Technische gegevens: Fronius – datasheet Fronius Verto Plus 15.0 - 33.3 kW (DE) (PDF)
