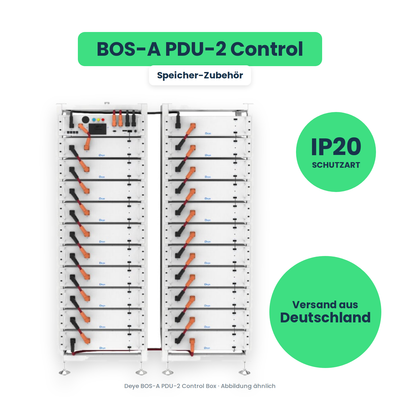

Deye BOS-A PDU-2 Control Box – de hoogvolt-stuurkast zonder welke een BOS-A-batterijstreng niet op het net gaat

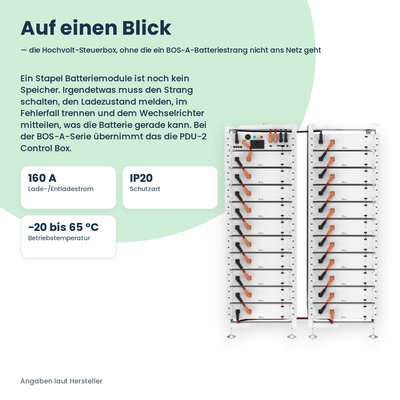

Een stapel batterijmodules is nog geen opslagsysteem. Iets moet de streng schakelen, de laadtoestand melden, bij een storing loskoppelen en de omvormer laten weten wat de batterij op dat moment kan. Bij de BOS-A-serie neemt de PDU-2 Control Box dat op zich.

Ze zit als aparte module in hetzelfde rek als de batterijmodules en is het enige punt waar de streng naar buiten wordt gevoerd: plus- en minpool van de batterij komen hier samen, van hieruit gaan de kabels naar de omvormer, en hier zit de scheidingsschakelaar waarmee het batterijrek van de externe toestellen kan worden losgekoppeld.

De box is ontworpen voor de BOS-A-modules. Ze werkt in een spanningsbereik van 200 tot 1.000 V DC en verdraagt tot 160 A laad- en ontlaadstroom – precies de maximale stroom die de BOS-A Pack 7.68 mogen leveren.

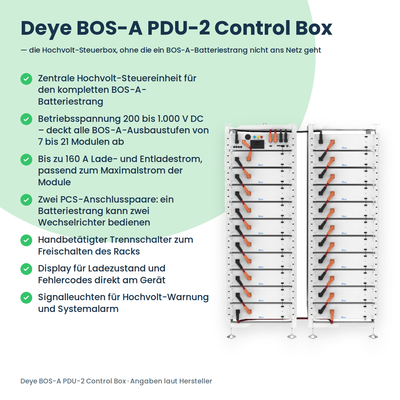

Alle voordelen in één oogopslag

• Centrale hoogvolt-stuureenheid voor de volledige BOS-A-batterijstreng
• Bedrijfsspanning 200 tot 1.000 V DC – dekt alle BOS-A-uitbreidingsstappen van 7 tot 21 modules
• Tot 160 A laad- en ontlaadstroom, passend bij de maximale stroom van de modules
• Twee PCS-aansluitparen: één batterijstreng kan twee omvormers bedienen
• Handbediende scheidingsschakelaar om het rek spanningsvrij te maken
• Display voor laadtoestand en foutcodes rechtstreeks op het toestel
• Signaallampjes voor hoogspanningswaarschuwing en systeemalarm
• Bluetooth-verbinding met de app, USB-aansluiting voor BMS-updates

Wat de box tijdens de werking werkelijk doet

Via de aansluitingen B+ en B− verzamelt ze de gemeenschappelijke plus- en minpool van de in serie geschakelde batterijmodules. Via COMM2 voorziet ze de eerste module van stroom en data – van daaruit loopt de communicatie verder via de moduleketen. De batterij-informatie geeft ze via de aansluiting PCS COM door aan de omvormer: laadtoestand, spanning, stromen en foutstatussen. De omvormer past daarop zijn laad- en ontlaadstrategie aan, in plaats van star volgens instelling te werken.

Het display toont SOC en foutcodes rechtstreeks op het toestel – de praktische waarde daarvan blijkt bij het zoeken naar storingen, wanneer u niet eerst laptop en software hoeft te halen. Twee lampjes vullen dat aan: geel voor “hoogspanning aanwezig”, rood voor een alarm van het batterijsysteem.

Twee omvormers op één streng

De box heeft twee PCS-aansluitparen, PCS1 en PCS2, elk met plus- en minpool. Zo kan een enkele batterijstreng worden verdeeld over twee DC-ingangen van omvormers. Dat is relevant wanneer één toestel de laad- of ontlaadstroom alleen niet aankan of wanneer de installatie om redenen van beschikbaarheid over twee omvormers wordt verdeeld.

Worden meerdere rekken tot een grotere installatie samengevoegd, dan verbindt men de stuurkasten via IN COM en OUT COM in serie – elke box geeft de communicatie door aan de volgende. Deye vermeldt voor de BOS-A-serie tot 16 parallel geschakelde batterijrekken.

Voorwaarden en valkuilen

De PDU-2 werkt niet alleen. Ze heeft de batterijmodules BOS-A Pack 7.68 nodig en een passend rek – het BOS-A Rack 11 voor tien modules of het BOS-A Rack 14 voor dertien modules, telkens met een extra plaats voor precies deze stuurkast. Beide zijn hier niet inbegrepen.

Let bovendien op de eigen voeding: de box heeft een DC-ingangsvoeding van 12 V (±2 %) bij 4,15 A. De startschakelaar op het toestel schakelt deze interne 12 V-voeding in – zonder die meldt de box zich niet. De ethernetaansluiting op de behuizing is volgens de datasheet functioneel nog niet in gebruik; vertrouw voor de koppeling op de gedocumenteerde interfaces en niet op deze poort.

Plaatsing en wettelijk kader

De beschermingsgraad is IP20 – bescherming tegen vaste voorwerpen vanaf 12 mm, geen bescherming tegen water. De box hoort daarmee in dezelfde droge binnenruimte als de batterijmodules. Het toegestane bedrijfstemperatuurbereik loopt van −20 tot 65 °C en is daarmee ruimer dan dat van de cellen; bepalend voor de keuze van de locatie blijft daarom de batterij.

De box is het onderdeel waarop de volledige hoogvolt-gelijkspanning van de streng staat. Aansluiting, aarding en ingebruikname mogen uitsluitend door een erkend elektricien worden uitgevoerd. De opslaginstallatie als geheel moet worden aangemeld bij uw netbeheerder volgens de geldende voorschriften.

Opmerking: er wordt uitsluitend de Control Box geleverd. Batterijmodules BOS-A Pack 7.68, het rek en de omvormer zijn niet inbegrepen. Per batterijstreng is precies één PDU-2 nodig – bij meerdere rekken dus één per rek, verbonden via IN COM en OUT COM. De ethernetinterface is volgens de fabrikant functioneel nog niet vrijgegeven.

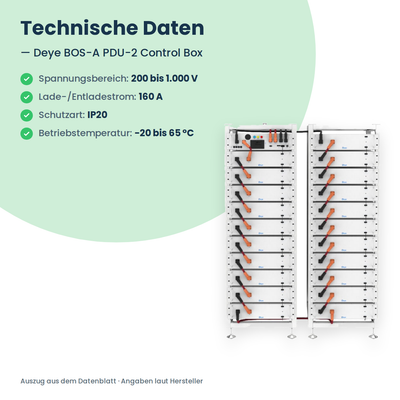

Technische gegevens: Deye – datasheet BOS-A-serie incl. toebehoren (BOS-A-Pack7.68, BOS-A-PDU-2, BOS-A-Rack11, BOS-A-Rack14) (PDF)
