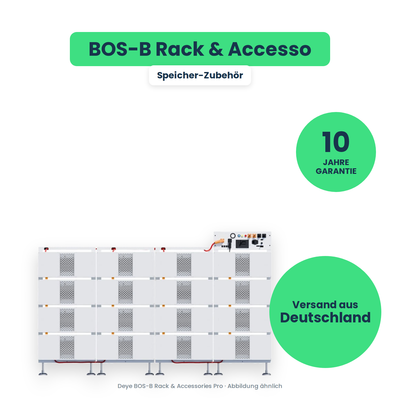

Deye BOS-B Rack & Accessories Pro – rek en bekabeling voor een complete BOS-B-batterijstreng

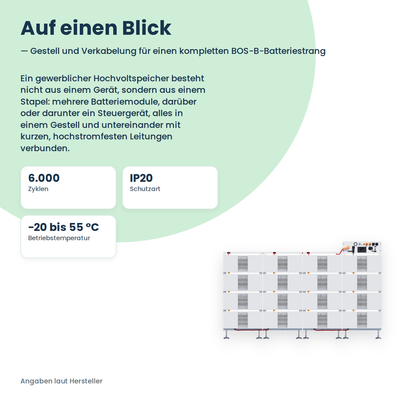

Een professionele hoogvoltbatterij bestaat niet uit één toestel, maar uit een stapel: meerdere batterijmodules, daarboven of daaronder een stuurtoestel, alles in een rek en onderling verbonden met korte, hoogstroombestendige kabels. Dit rek met toebehorenset is precies dat deel – het mechanische en elektrische kader waarin de Deye BOS-B-packs worden geplaatst.

Het is bedoeld voor bedrijven die een batterij in de orde van ongeveer 250 kWh per streng opbouwen: landbouw, productie, koelhuizen, filialen met een hoog basisverbruik. Een gedefinieerd rek met passende kabels voorkomt daar problemen met kabellengtes, contactweerstanden en de keurbaarheid van de installatie.

Belangrijk vooraf: dit is een onderdeel, geen kant-en-klare batterij. Batterijmodules en stuurtoestel moet u apart voorzien – ze zijn hier niet inbegrepen.

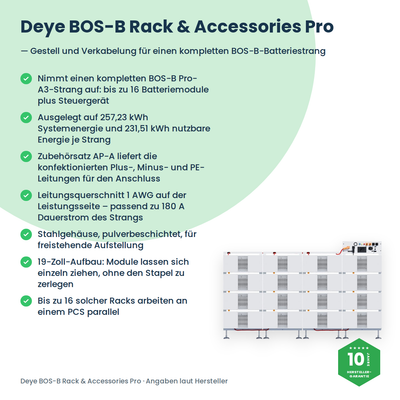

Alle voordelen in één oogopslag

• Biedt plaats aan een complete BOS-B Pro-A3-streng: tot 16 batterijmodules plus stuurtoestel
• Ontworpen voor 257,23 kWh systeemenergie en 231,51 kWh bruikbare energie per streng
• Toebehorenset AP-A levert de geconfectioneerde plus-, min- en PE-kabels voor aansluiting op een PCS van 125 kW
• Kabeldoorsnede 1 AWG aan de vermogenszijde – passend bij 180 A continue stroom van de streng
• Stalen behuizing, poedergecoat, voor vrijstaande plaatsing
• 19-inch-opbouw: modules kunnen afzonderlijk worden uitgetrokken zonder de stapel te demonteren
• Tot 16 van zulke racks werken parallel op één PCS
• Gedefinieerde kabelwegen in plaats van zelf geconfectioneerde verbindingen

Wat hier inzit – en wat u extra nodig heeft

Het artikel omvat de rackbehuizing en de toebehorenset met kabels en connectoren. Een streng ontstaat pas wanneer u BOS-B-Pack16-A3-batterijmodules en een BOS-B-PDU-2-A-stuurtoestel plaatst. De PDU is daarbij geen gewone verdeler: ze bevat het bovenliggende batterijbeheer, de scheidingsschakelaar, de weergave van laadtoestand en foutcodes en de communicatie met de omvormer.

Daarnaast is vermogenselektronica nodig. Een BOS-B-streng slaat alleen op, ze zet niet om. Daarvoor zorgt een PCS – een Power Conversion System, dus de bidirectionele omvormer van een opslaginstallatie. De bijgeleverde toebehorenset AP-A is afgestemd op het PCS van 125 kW van Deye.

Hoeveel modules in een streng horen

Het aantal modules is niet vrij te kiezen, omdat daaruit de strengspanning volgt en die moet passen bij het PCS en eventueel bij de MPPT-module. Voor zuiver PCS-bedrijf voorziet Deye 14 tot 16 modules bij netinjectie en 15 tot 16 modules in eilandbedrijf.

Komt er een MPPT-module voor zonnestroom bij, dan hangt het aantal af van de nullastspanning van de PV-strings: 16 modules bij maximaal 800 V, 15 modules bij maximaal 750 V en 14 modules – netgekoppeld – bij maximaal 700 V. Nullastspanning is de spanning van een PV-streng zonder belasting; die is het hoogst bij koude en daarom de bepalende ontwerpwaarde. Reken dat vóór de bestelling door – het aantal modules bepaalt uiteindelijk ook de capaciteit in het rek.

Plaatsing, draagkracht en ruimte

Een volledig uitgerust rek meet 2.150 × 1.305 × 800 mm en weegt ongeveer 2.240 kg. Controleer het draagvermogen van de vloerplaat, de deurbreedte en de transportweg voordat de goederen aankomen. De modules wegen elk 126 kg en worden een voor een ingeschoven, het stuurtoestel 32 kg.

De beschermingsgraad is IP20. Het rek hoort daarmee in een droge, stofarme binnenruimte – niet buiten en niet in een hal met slijpstof. De koeling gebeurt via gestuurde ventilatoren, de ruimte heeft dus luchtverversing nodig en mag in de zomer niet opwarmen.

Uitbreiding en bedrijfsgrenzen

Een PCS bedient tot 16 racks parallel – de uitbreiding gebeurt dus via extra strengen, niet via meer modules per streng. Bij het laden ligt het toegestane temperatuurbereik tussen 0 en 55 °C, bij het ontladen tussen −20 en 55 °C. In een onverwarmde ruimte is in de winter dus de laadzijde de beperkende factor.

Voor de levensduur gaat Deye uit van een ontladingsdiepte van 90 % en geeft minstens 6.000 cycli tot 70 % restcapaciteit op. De garantie bedraagt 10 jaar en eindigt met wat het eerst optreedt: garantieperiode of bereikte energiedoorvoer.

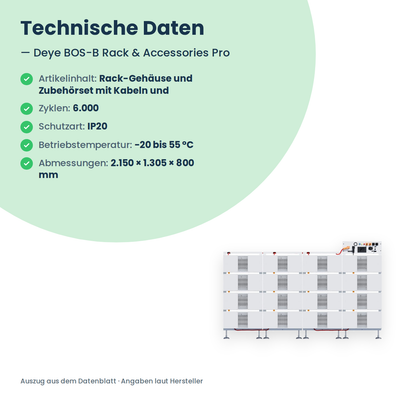

Technische gegevens

In één oogopslag

Opmerking: batterijmodules, stuurtoestel en PCS zijn niet inbegrepen. Opbouw, aansluiting en ingebruikname van een hoogvoltbatterij van deze omvang horen thuis in de handen van een erkend elektricien; aanmelding en netcompatibiliteitscontrole bij de netbeheerder moeten vóór de ingebruikname worden geregeld. Controleer het aantal modules ten opzichte van uw PCS en – indien aanwezig – ten opzichte van de nullastspanning van uw PV-strings.

Technische gegevens: Deye – datasheet 125kW-2,5MW C&I ESS-oplossing (125kW PCS + 200kW MPPT + 500kW STS + BOS-B Pro-A3) (PDF)
