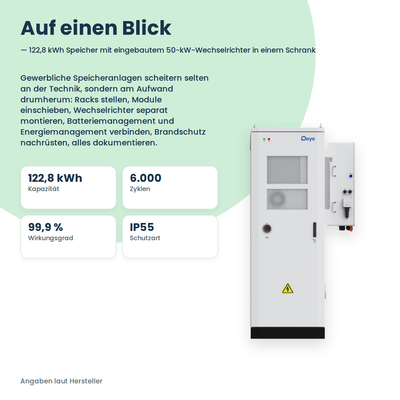

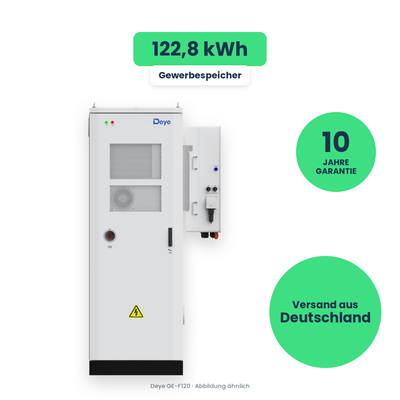

Deye GE-F120 – 122,8 kWh opslag met ingebouwde 50 kW-omvormer in één kast

Commerciële opslaginstallaties mislukken zelden door de techniek, maar door alles eromheen: racks plaatsen, modules inschuiven, omvormer apart monteren, batterijbeheer en energiebeheer verbinden, brandbeveiliging toevoegen, alles documenteren. De GE-F120 neemt dat deel weg. Batterijmodules, hybride omvormer, batterijbeheer, energiebeheer, koeling en brandbeveiliging zitten al in dezelfde kast en zijn af fabriek op elkaar afgestemd.

Wat ter plaatse overblijft, is de plaatsing op een draagkrachtige ondergrond, de aansluiting op het net, de PV-bekabeling en de ingebruikname. Eén kast levert 122,8 kWh opslag en 50 kW uitgangsvermogen – de grootteorde van ambachtelijke bedrijven, landbouw of filialen met een hoge basislast.

Anders dan de kleinere GE-F60 heeft de GE-F120 de omvormer aan boord – aparte vermogenselektronica is niet nodig.

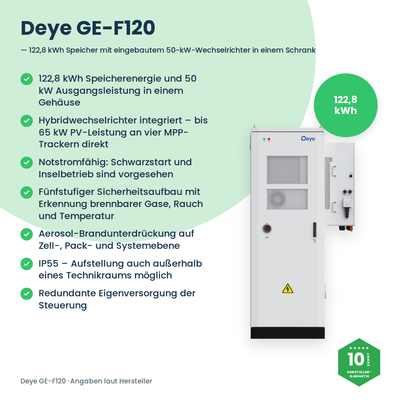

Alle voordelen in één oogopslag

• 122,8 kWh opslagenergie en 50 kW uitgangsvermogen in één behuizing
• Geïntegreerde hybride omvormer – tot 65 kW PV-vermogen rechtstreeks aansluitbaar op vier MPP-trackers
• Noodstroomgeschikt: black start en eilandbedrijf zijn voorzien, kortstondig 1,5 keer het nominaal vermogen gedurende 10 seconden
• Vijftraps veiligheidsopbouw met detectie van brandbare gassen, rook en temperatuur, actief afzuigsysteem en brandalarm
• Aerosolbrandonderdrukking op cel-, pack- en systeemniveau
• IP55 – plaatsing ook buiten een technische ruimte mogelijk
• Redundante eigen voeding van de besturing
• Tot tien kasten parallel: 500 kW en 1.200 kWh; in combinatie met GE-F60 tot 3.600 kWh
• Minstens 6.000 cycli tot 70 % restcapaciteit, 10 jaar garantie

Hoe de kast in het net wordt geïntegreerd

De aansluiting gebeurt driefasig als 3L/N/PE bij 230/400 V met 75,8 A nominale uitgangsstroom. De ingebouwde omvormer werkt bidirectioneel: hij injecteert in het net, voedt de verbruikers en laadt de batterij – zowel vanuit de PV-installatie als vanuit het net, als de bedrijfsstrategie dat voorziet.

Aan de zonnezijde zijn vier MPP-trackers beschikbaar. Een MPP-tracker regelt een PV-string onafhankelijk naar zijn optimale werkpunt; vier ervan betekenen dat verschillend georiënteerde of verschillend beschaduwde dakvlakken apart kunnen worden uitgebaat. Het MPPT-spanningsbereik loopt van 150 tot 850 V, de startspanning bedraagt 180 V, per tracker is 36 A toegestaan.

Het toestel voldoet onder meer aan VDE-AR-N 4105 en EN 50549-1 en is conform de geldende Europese normen. De installatie moet bij de netbeheerder worden aangemeld; in deze vermogensklasse kan de beoordeling door de netbeheerder enkele weken duren. Plan dat tijdig in.

Rendement en wat er uiteindelijk overblijft

De omvormer haalt maximaal 97,6 % rendement, de MPPT-regeling 99,9 %. Veelzeggender is echter het round-trip-rendement (RTE): het beschrijft hoeveel van de opgeslagen energie na een volledige laad- en ontlaadcyclus weer vrijkomt – inclusief omzetting, batterij en eigen verbruik van de installatie. Bij de GE-F120 bedraagt het tot 89 %. Reken voor de rendabiliteit met deze waarde: van 100 kWh lading blijft in werkelijkheid ongeveer 89 kWh bruikbare energie over.

Plaatsing, klimaat en onderhoud

De kast meet 1.780 × 1.056 × 2.235 mm en weegt ongeveer 2.090 kg. Ze wordt op de vloer geplaatst en vereist een voldoende draagkrachtig, vlak oppervlak en een transportweg die gewicht en afmetingen toelaat – een kraan of zware transportrollers zijn bij de levering de regel, niet de uitzondering.

Het toegestane werkingsbereik ligt tussen −20 en 55 °C, vanaf 43 °C vermindert het systeem zijn vermogen. Aan een volle zuidmuur in hartje zomer betekent dat: de batterij werkt, maar levert minder. Een beschaduwde of overdekte locatie is daarom de betere keuze.

In één oogopslag

Netaansluiting en omvormer

Zonnezijde

Batterij en opbouw

Opmerking: levering, plaatsing en ingebruikname vereisen hijsmateriaal en een erkend elektricien. Netaansluiting en werkingswijze moeten vóór de ingebruikname met de netbeheerder worden afgestemd; de installatie moet worden aangemeld. Controleer de draagkracht van de vloer, de transportweg en het klimaat op de plaatsingslocatie voordat u bestelt.

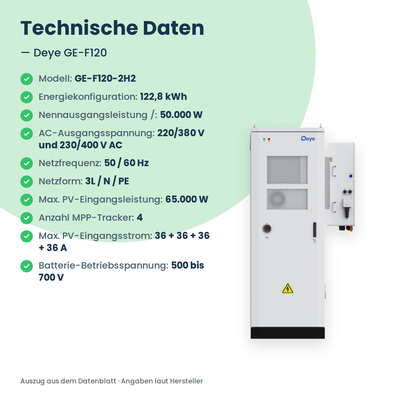

Technische gegevens: Deye – Datablad GE-F120-2H2 & GE-F60-serie – Duits (PDF)
