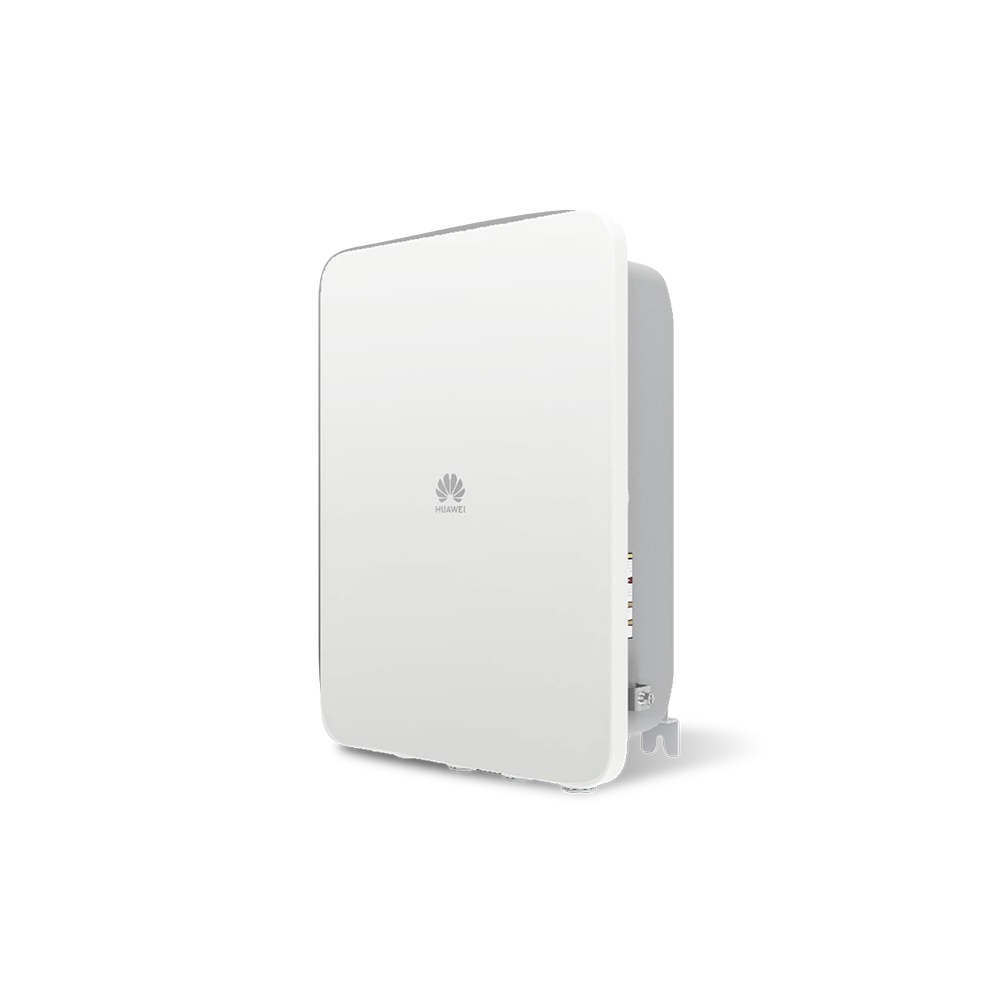

HUAWEI SmartGuard 63A-T0 – noodstroom voor het hele huis in plaats van voor één stopcontact

De meeste noodstroomoplossingen voeden bij een stroomuitval precies één afgescheiden stroomkring. Koelkast omstekken, verlengkabel door de gang, de verwarming blijft toch uit. Voor een woning met warmtepomp en thuiskantoor is dat geen bruikbare oplossing.

De SmartGuard 63A-T0 zit tussen de netaansluiting en de verdeelkast van de woning en koppelt het huis bij een stroomuitval automatisch los van het openbare net. Daarna blijft de eigen installatie de huisinstallatie voeden – driefasig, dus ook driefasige verbruikers zoals kookplaat of warmtepomp. Deze scheiding is verplicht: de installatie mag pas zelf spanning opbouwen wanneer ze veilig van het net is losgekoppeld, anders injecteert ze in een leiding waaraan een monteur werkt.

Hij is daarbij geen zelfstandig noodstroomaggregaat, maar het schakelpunt dat een bestaande HUAWEI-installatie met SUN2000-omvormer en LUNA2000-batterij pas echt geschikt maakt voor noodstroom.

Alle voordelen in één oogopslag

• Backup voor de volledige huisinstallatie in plaats van voor één noodstroomstopcontact
• Driefasig met 63 A – ontworpen voor de typische netaansluiting van een eengezinswoning
• Omschakeling naar noodstroom in maximaal 20 ms, computer en router blijven werken
• Black-start-geschikt: de installatie start bij een langere uitval zelf opnieuw op met zonne-energie
• Geïntegreerde EMMA-sturing verdeelt het beschikbare vermogen in eilandbedrijf over de verbruikers
• Stuurt tot 14 SG-ready-warmtepompen en tot 20 Shelly-toestellen mee aan
• Handmatige bypass en voorbereide generatoraansluiting via de DG-modus
• IP55, werking van −25 tot 50 °C, ventilatorloos gekoeld door natuurlijke convectie

Wat er in de eerste 20 milliseconden gebeurt

Valt het net uit, dan koppelt de SmartGuard het huis los en laat de omvormer het eilandbedrijf opbouwen. In de modus MAP0 duurt dat maximaal 20 ms, met één enkele omvormer (M1/MB0) maximaal 100 ms. Ter vergelijking: een halve netperiode duurt 10 ms – bij 20 ms merken computer, router en koelkast de uitval doorgaans niet.

Een detail voor de ingebruikname: de naadloze omschakeling is af fabriek gedeactiveerd en wordt door de elektricien handmatig vrijgegeven. Wie dat over het hoofd ziet, heeft wel noodstroom – maar met een merkbare onderbreking.

Backupkring en niet-backupkring – de 63 A worden gedeeld

De SmartGuard heeft aparte uitgangen voor verbruikers die bij noodstroom moeten blijven werken en voor verbruikers die dan mogen worden uitgeschakeld. Beide mogen elk tot 63 A voeren, maar hun som eveneens slechts 63 A. De verdeling hoort daarom in de planning: in de niet-backupkring komt wat bij een uitval niets oplevert en veel verbruikt – laadpaal, sauna, airco. In de backupkring horen koeling, verwarmingssturing, verlichting, netwerk en watervoorziening.

EMMA: lastbeheer in plaats van zekeringen uitschakelen

In eilandbedrijf is er slechts zoveel vermogen als batterij en zon op dat moment leveren. De geïntegreerde EMMA – de energiemanager van de HUAWEI-installatie – verdeelt het in plaats van het te overbelasten: tot drie intelligente energieregelaars, twee laders, 14 SG-ready-warmtepompen en 20 Shelly-schakeltoestellen.

Zo kunnen afzonderlijke verbruikers gericht worden beperkt of uitgeschakeld, zonder dat iemand naar de meterkast moet. De meetnauwkeurigheid bedraagt ±1 procent.

Black start en generator – voor een langere uitval

Een batterij die tijdens een uitval leegloopt, is anders een dood toestel: zonder net ontbreekt de referentiespanning die de omvormer nodig heeft om op te starten. SmartGuard en SUN2000 zijn samen black-start-geschikt – de installatie start de volgende ochtend vanzelf weer op met zonne-energie. Bij een uitval van meerdere dagen is dat het beslissende verschil. Volstaat ook dat niet, dan is een generatoraansluiting voorbereid: de DG-modus kan op afstand worden aangestuurd, de benodigde automatische omschakelaar (ATS) moet ter plaatse worden voorzien.

Voorwaarden en inbouw

De SmartGuard werkt uitsluitend binnen een HUAWEI-systeem: hij vereist een SUN2000-omvormer en een LUNA2000-batterij. In de modus MAP0 kunnen tot drie omvormers parallel worden geïntegreerd, met M1/MB0 precies één.

Houd rekening met de warmte: tot 30 °C omgevingstemperatuur levert het toestel de volle 63 A, daarboven daalt de toegestane stroom in netbedrijf lineair tot 43 A bij 50 °C. Een schaduwrijke, geventileerde plaats is daarom geen luxe.

Technische gegevens: Huawei – datasheet SmartGuard-63A-T0 (PDF)
