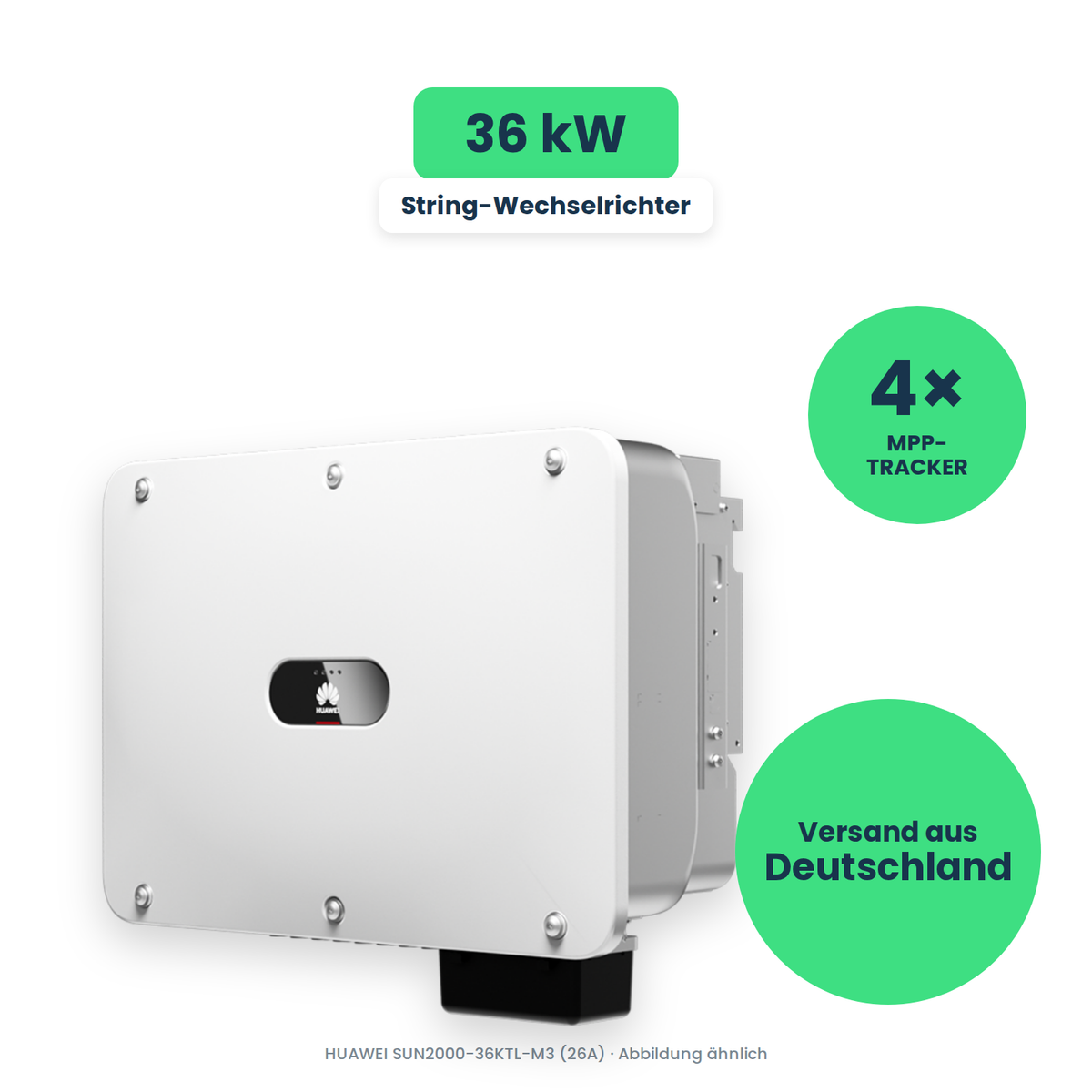

HUAWEI SUN2000-36KTL-M3 (26A) – 36 kW string-omvormer met 4 MPP-trackers

De KTL-M3-reeks is het werkpaard van Huawei voor professionele dakinstallaties. De 36KTL-M3 ligt met 36.000 W in de klasse waarin de meeste hal-, stal- en bedrijfsdaken terechtkomen wanneer ze volledig worden belegd.

De toevoeging 26A in de naam is geen accessoirecode, maar het doorslaggevende gegeven aan de paneelzijde: elke MPP-tracker mag tot 26 A opnemen. Moderne grootformaat panelen leveren duidelijk hogere stromen dan de 60-cellige panelen van vroeger – toestellen met een lagere stroomgrens dwingen ertoe strings kunstmatig kort te houden of vermogen te laten liggen.

In tegenstelling tot de hybride toestellen van de MB0-reeks heeft de 36KTL-M3 geen batterijaansluiting. Het is een zuivere netgekoppelde omvormer voor installaties waarbij de stroom direct wordt verbruikt of geïnjecteerd.

Alle voordelen in een oogopslag

• 36.000 W nominaal actief vermogen, tot 40.000 VA schijnbaar vermogen
• 4 MPP-trackers met in totaal 8 DC-ingangen
• 26 A per MPP-tracker – ontworpen voor panelen met hoge stroom
• 98,7 % maximaal en 98,4 % Europees rendement
• Vlamboogbeveiliging (AFCI), DC-lastscheider en overspanningsafleider type II aan beide zijden
• Rimpelsignaalontvanger geïntegreerd – voor de door de netbeheerder vereiste afstandsbediening
• Compatibel met SUN2000-450W-P2, SUN2000-600W-P en de MERC-optimizers
• Convectiekoeling, geen ventilator, geen filter, geen onderhoud aan bewegende delen
• Slechts 5,5 W eigenverbruik 's nachts
• IP66, −25 tot 60 °C, gebouwd voor permanente buitenmontage

Acht ingangen over vier trackers verdelen

Een MPP-tracker regelt een paneelgroep onafhankelijk naar haar optimale werkpunt. Vier trackers met elk twee ingangen betekenen dat u een dak in vier elektrisch gescheiden zones kunt opdelen – bijvoorbeeld volgens oriëntatie, dakhelling of beschaduwing.

De grenswaarden voor de planning: maximaal 1.100 V ingangsspanning, 26 A per tracker, 20 A per afzonderlijke ingang, kortsluitstroom tot 40 A per tracker. Het regelbereik loopt van 200 tot 1.000 V. Voor het volle vermogen heeft de 36KTL-M3 bij 380 en 400 V netspanning een stringbereik van 520 tot 800 V nodig.

Optimizers: volledig dak of alleen de probleemplekken

Vrijgegeven zijn SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P en MERC-1100W-P en MERC-1300W-P. Bij volledige optimalisatie zijn volgens Huawei per string minimaal 6 en maximaal 25 optimizers toegelaten, bij maximaal 12.000 W ingangsvermogen per string. Voor afzonderlijke beschaduwde panelen volstaat een gedeeltelijke optimalisatie – dan worden alleen de betrokken panelen uitgerust.

Montage: wat telt op de werf

Het toestel weegt 43 kg inclusief montageplaat en meet 640 × 530 × 270 mm. De DC-aansluiting gebeurt via Amphenol-HH4-connectoren, de AC-aansluiting via kabelschoenen op M8-aansluitbouten – er is dus geen stekkerverbinding aan de netzijde, de leidingen worden geconfectioneerd en vastgeschroefd. Voorzie een tilhulpmiddel, een draagkrachtige onderconstructie en voldoende ruimte voor de convectiekoeling: de behuizing geeft haar warmte passief af en mag niet ingebouwd of afgeschermd worden.

Aanmelding en wettelijk kader

Installaties van deze omvang vereisen aanmelding bij en toestemming van de netbeheerder, en een op afstand stuurbare injectie via de ingebouwde rimpelsignaalontvanger. De omvormer voldoet aan de geldende Europese normen, waaronder EN 50438; de veiligheidsnormen zijn EN 62109-1/-2 en IEC 62109-1/-2. Planning, aansluiting en ingebruikname worden uitgevoerd door een erkend elektrotechnisch installateur.

In een oogopslag

DC-zijde / zonne-ingang

AC-zijde / net

Beveiliging en communicatie

Behuizing en omgeving

Opmerking: optimizers en Smart Dongle zijn niet inbegrepen. Een thuisbatterij kan niet rechtstreeks op dit toestel worden aangesloten – daarvoor is een AC-gekoppelde oplossing of een hybride omvormer nodig. Montage en netaansluiting uitsluitend door een erkend elektrotechnisch installateur.

Technische gegevens: Huawei – datasheet SUN2000-30/36/40KTL-M3 (PDF)
