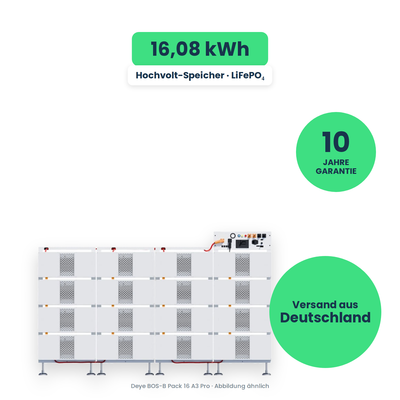

Deye BOS-B Pack 16 A3 Pro – 16,08 kWh dans un seul module, la base de clusters de 257 kWh

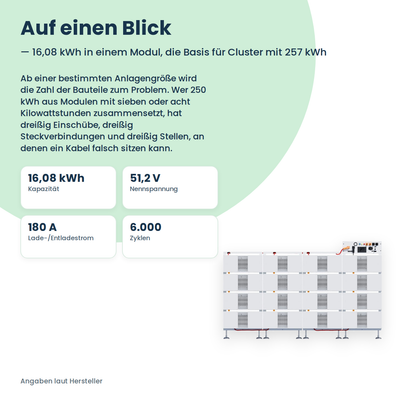

À partir d'une certaine taille d'installation, le nombre de composants devient un problème. Assembler 250 kWh à partir de modules de sept ou huit kilowattheures, c'est trente tiroirs, trente connexions et trente endroits où un câble peut être mal placé. C'est pourquoi la série BOS-B Pro mise sur des modules individuels nettement plus grands.

Le BOS-B Pack 16 A3 stocke 16,08 kWh sous une tension nominale de 51,2 V et 314 Ah de capacité de cellule – environ le double des modules de la série BOS-A plus petite. Cinq à seize modules peuvent être montés en série. À pleine capacité avec seize modules, on obtient le cluster BOS-B Pro-A3 avec 257,23 kWh d'énergie système sous 819,2 V.

Le module est destiné aux installations construites avec le module PCS de 125 kW et, en option, le module MPPT de 200 kW – le système modulaire C&I avec lequel Deye réalise des systèmes de 125 kW à 2,5 MW. Pour une batterie domestique, ce n'est pas la bonne taille ; il s'agit ici d'installations industrielles et commerciales disposant de leur propre local technique.

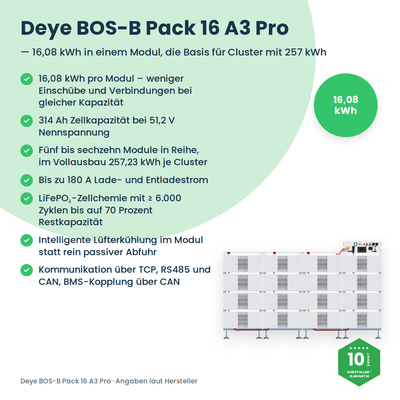

Tous les avantages en un coup d'œil

• 16,08 kWh par module – moins de tiroirs et de connexions à capacité égale
• 314 Ah de capacité de cellule sous 51,2 V de tension nominale
• Cinq à seize modules en série, 257,23 kWh par cluster à pleine capacité
• Jusqu'à 180 A de courant de charge et de décharge
• Chimie LiFePO₄ avec ≥ 6 000 cycles jusqu'à 70 % de capacité résiduelle
• Refroidissement intelligent par ventilateur dans le module au lieu d'une évacuation purement passive
• Communication via TCP, RS485 et CAN, couplage BMS via CAN
• Écran LCD pour l'état de charge et les codes d'erreur sur le cluster
• Connexion à Deye Cloud avec export zéro et pilotage de la charge/décharge selon l'heure
• 10 ans de garantie fabricant

Combien de modules en série – c'est l'onduleur qui décide

Si l'on travaille uniquement avec le module PCS, 14 à 16 unités sont prévues pour les applications raccordées au réseau et 15 à 16 unités pour le fonctionnement hors réseau. Si un module MPPT pour panneaux solaires s'y ajoute, le nombre dépend de sa tension à vide : 16 modules jusqu'à 800 V, 15 modules jusqu'à 750 V et 14 modules jusqu'à 700 V, ce dernier cas uniquement en raccordement réseau. Ignorer ce tableau, c'est construire un cluster que l'onduleur n'acceptera pas.

Poids et emplacement

Un module seul pèse environ 126 kg pour des dimensions de 526 × 795,9 × 274,2 mm. Ce n'est plus un composant que l'on porte – pour le transport et l'installation, il vous faut un transpalette ou un dispositif de levage et un accès de livraison planifié en conséquence. Le cluster complet de seize modules pèse environ 2 240 kg sur une emprise de 2 150 × 800 mm. À cette échelle, la capacité portante du lieu d'installation n'est pas un détail, mais une condition préalable.

L'indice de protection est IP20 – protection contre les corps étrangers de plus de 12 mm, aucune protection contre l'eau. Le cluster doit être placé dans un local technique sec et ventilé, avec 5 à 85 % d'humidité relative et jusqu'à 3 000 m d'altitude. La charge s'effectue entre 0 et 55 °C, la décharge à partir de −20 °C. Les modules étant refroidis activement par ventilateurs, le local doit aussi pouvoir évacuer la chaleur produite ; un simple débarras sans renouvellement d'air ne suffit pas.

Ce qu'il faut en plus

Un module seul ne constitue pas encore un système. Il faut également le boîtier de commande BOS-B PDU-2 A Pro, un rack adapté, l'électronique de puissance sous la forme du module PCS de 125 kW ainsi que le kit d'accessoires avec les câbles de raccordement. Deye fournit ce kit de câbles sous la désignation AP-A : câbles positifs 1 AWG en 1 000, 2 500 et 3 000 mm, câbles négatifs 1 AWG en 240 et 3 000 mm et un câble PE 10 AWG en 600 mm. Rien de tout cela n'est fourni avec le module.

Cadre réglementaire

Un cluster de cette taille fonctionne sous plus de 800 V de tension continue et se situe, en termes de puissance, dans une plage où le gestionnaire de réseau impose ses propres exigences en matière de raccordement, de protection et de comptage. La conception, le montage et la mise en service doivent être confiés exclusivement à un électricien qualifié expérimenté dans le stockage professionnel. L'installation doit être déclarée auprès du gestionnaire de réseau conformément aux règles en vigueur ; clarifiez tôt les conditions de raccordement, elles peuvent encore modifier le dimensionnement.

En un coup d'œil

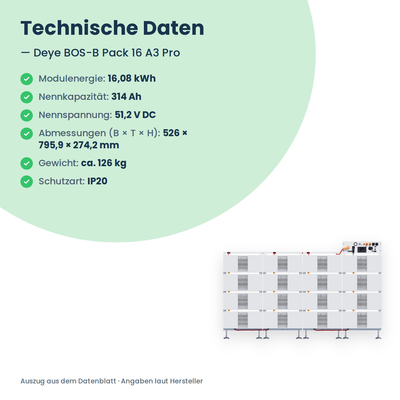

Module : dimensions, environnement, poids

Remarque : la livraison comprend un seul module de batterie. Boîtier de commande BOS-B PDU-2 A Pro, rack, module PCS et kit de câbles AP-A non inclus. Le nombre de modules autorisé dépend de l'utilisation d'un seul module PCS ou d'un module MPPT supplémentaire, ainsi que de la tension à vide atteinte côté solaire – vérifiez cette exigence avant de fixer la quantité.

Caractéristiques techniques : Deye – fiche technique solution C&I ESS 125kW-2,5MW (125kW PCS + 200kW MPPT + 500kW STS + BOS-B Pro-A3) (PDF)
