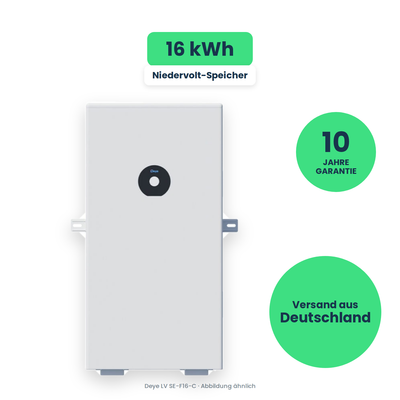

Deye LV SE-F16-C – batterie basse tension 16 kWh pour les foyers à qui 10 kWh ne suffisent pas

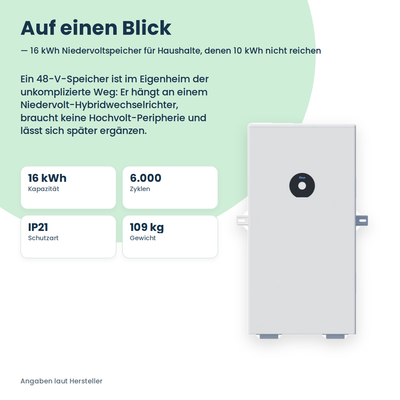

Dans une habitation, une batterie 48 V est la solution simple : elle se raccorde à un onduleur hybride basse tension, ne nécessite aucun périphérique haute tension et peut être complétée plus tard. L'inconvénient est généralement la capacité – beaucoup de batteries basse tension offrent 5 kWh par appareil, et à partir de trois unités cela devient compliqué.

La SE-F16-C réunit 16 kWh dans un seul boîtier. C'est l'ordre de grandeur à partir duquel un foyer avec pompe à chaleur, borne de recharge ou climatisation passe la nuit sans devoir aligner plusieurs appareils. La lettre C désigne dans la série SE-F la version avec écran – l'état de charge et les données de fonctionnement se lisent directement sur l'appareil, pas seulement dans l'application.

Elle est conçue pour les installations avec onduleurs hybrides Deye des séries SG05LP1 et SG05LP3 ainsi que d'autres appareils 48 V.

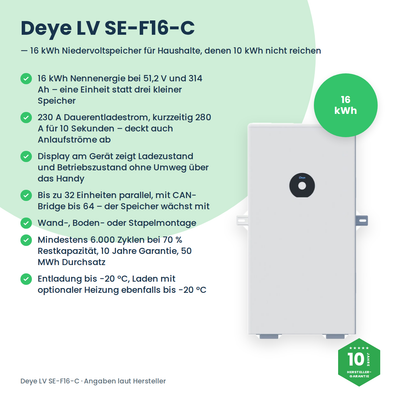

Tous les avantages en un coup d'œil

• 16 kWh d'énergie nominale sous 51,2 V et 314 Ah – une seule unité au lieu de trois petites batteries
• 230 A de courant de décharge continu, 280 A pendant 10 secondes – couvre aussi les courants de démarrage
• L'écran de l'appareil affiche l'état de charge et de fonctionnement sans passer par le smartphone
• Jusqu'à 32 unités en parallèle, jusqu'à 64 avec CAN-Bridge – la batterie évolue avec vos besoins
• Montage mural, au sol ou empilé
• Au moins 6.000 cycles à 70 % de capacité résiduelle, garantie 10 ans, 50 MWh de débit
• Décharge jusqu'à −20 °C, charge avec chauffage optionnel également jusqu'à −20 °C
• Communication via CAN 2.0, RS485 ainsi que Bluetooth et application
• Refroidissement naturel sans ventilateur

Ce que signifie la basse tension en pratique

La batterie fonctionne avec une tension nominale de 51,2 V, en service entre 44,8 et 57,6 V. Ce type est appelé basse tension ou LV, par opposition aux batteries haute tension de plusieurs centaines de volts. La différence pratique : comme la tension reste basse, des courants nettement plus élevés circulent pour une même puissance – la batterie délivre jusqu'à 230 A en continu.

D'où la règle d'installation la plus importante : les câbles de batterie doivent être courts et de section suffisante. Un câble trop fin ou trop long coûte ici une puissance sensible et chauffe. L'emplacement doit donc être aussi proche que possible de l'onduleur.

Raccordement et fonctionnement en parallèle

La communication avec l'onduleur passe par une prise RJ45 marquée PCS – au choix via le protocole CAN à 500 kbit/s ou RS485 à 9600 bit/s. La batterie y transmet l'état de charge, les tensions et les températures, et l'onduleur adapte sa puissance de charge et de décharge.

Pour le fonctionnement en parallèle, deux autres prises RJ45, IN et OUT, sont disponibles : la sortie OUT d'un appareil va vers l'entrée IN du suivant, formant ainsi une chaîne. Jusqu'à 32 unités peuvent être interconnectées, jusqu'à 64 avec une CAN-Bridge. Un interrupteur sur l'appareil déconnecte la batterie pour les travaux d'entretien.

Dimensionnement : quelle part des 16 kWh vous utilisez réellement

Les 16 kWh correspondent à l'énergie nominale. La profondeur de décharge recommandée est de 90 %, il reste donc un peu plus de 14 kWh par cycle avant les pertes de conversion dans l'onduleur. Pour un foyer consommant 4.500 à 6.000 kWh par an, cela suffit de manière fiable pour la nuit.

À la charge, ce n'est pas la capacité mais le taux de charge qui limite : 160 A de courant de charge continu correspondent à une demi-charge par heure – un pic important de midi provenant du toit peut ainsi être bien absorbé. En décharge, 230 A sont disponibles, 280 A pendant 10 secondes.

Emplacement, température et manutention

L'indice de protection est IP21 ; l'appareil doit donc être installé dans un local intérieur sec : buanderie, cave ou garage. Il n'est pas conçu pour une installation en extérieur. Sont admissibles jusqu'à 95 % d'humidité relative sans condensation et une altitude jusqu'à 3.000 m.

Pour la plage de température, il vaut la peine de regarder de près : la décharge est possible dès −20 °C, la charge ne se fait d'usine qu'à partir de 0 °C. Pour les emplacements froids, un chauffage optionnel permet de charger également dès −20 °C. Dans un garage non chauffé, ce n'est pas un détail mais la différence entre une batterie qui fonctionne en hiver et une qui attend l'autorisation de charge.

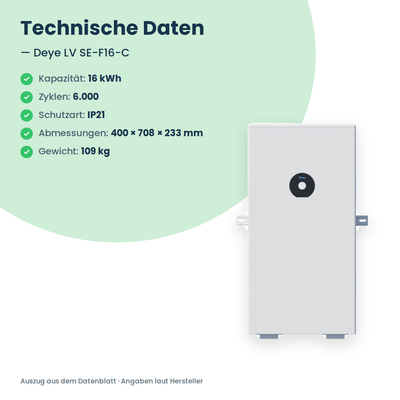

L'appareil pèse 109 kg pour 400 × 708 × 233 mm. Le montage mural est possible mais exige un support porteur – sur des cloisons légères, la pose au sol est le choix sûr. Jusqu'à quatre niveaux peuvent être empilés.

Remarque : l'onduleur, les câbles de communication et les câbles de batterie ne sont pas inclus. La capacité réellement utilisable dépend de l'onduleur et de la configuration de l'installation ; vérifiez la compatibilité des composants avant l'installation. Le raccordement et la mise en service doivent être confiés à un électricien qualifié ; l'installation doit être déclarée auprès du gestionnaire de réseau.

Caractéristiques techniques : Deye – fiche technique série SE-F5 / F5 Plus / F5 Pro / F12 / F12 Max / F16 / F16 Max – allemand (PDF)
